產品概述

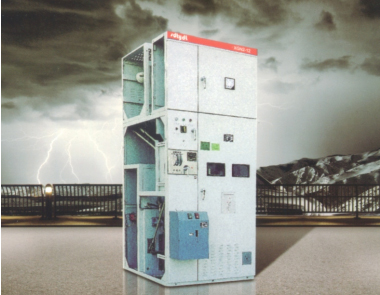

XGN2-12箱型固定式金屬封閉開關設備柜體是由我公司開發和研制的高壓成套開關設備柜體。柜體采用C型材和G型材組合裝配式結構，可靈活適用各種主接線方案為成套組合節省了加工時間，從而大大提高了成套廠家交貨周期。
XGN2-12型開關柜是一種防護型固定式金屬封閉高壓開關設備，廣泛地運用于高壓電動機的起動、投切運行等場合，可頻繁操作，無爆炸、火災等危險。

主要特點
本開關柜為金屬封閉箱型結構，柜體骨架由C型材和G型材組裝而成，柜內用鋼板分隔成斷路器室、母線室、電纜室、繼電器室，并可通過門面上的觀察窗和照明燈觀察柜內各主要元件的運行情況。根據柜體布置，前上部為繼電器室內部可安裝繼電器，門上可裝設信號繼電器，指示儀表，信號燈，轉換開關安裝于操作小室，后上部為母線室，后下部為電纜室，可方便地進行接線，前面為斷路器室，方便了開關柜的檢修，防護等級為lP2X。
   1．柜內不采用任何形式的相間、相對的絕緣隔板。相間、相對的空氣絕緣距離大于125mm，柜內均采用較大爬距的支持絕緣子(或套管)，使開關柜具有較高的絕緣強度和絕緣穩定性。
   2．采用旋轉式隔離開關，該隔離開關在分?jǐn)辔恢脮r(shí)旋轉導體接地，即在帶電體(主母線)和被隔離導體(如斷路器)之間形成“金屬分隔”  (即兩個對地接口)。這時帶電體只可能發生相間或相對地放電，而不致波及隔離導體，從而保證了檢修人員的安全
   3．電纜接線端頭距地面600-800mm，便于電纜的制作安裝和監測維護，電纜室與電纜溝之間采用塔型橡膠圈封閉，以防潮濕及小動物通過電纜溝進入柜內。
   4．主開關、隔離開關、接地開關及柜門之間的聯鎖機構均采用強制性機械閉鎖方式．產品滿足“五防”功能要求，隔離開關、主開關的傳動操作設計與機械聯鎖裝置統籌考慮，使用機械聯鎖裝置結構簡單、動作可靠。
