歐式箱式變電站
-
產品概述ZBW系列預裝式變電站是將高壓電器設備,變壓器設備,變壓器、低壓電器設備等組合成緊湊型成套裝置,用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所
產品概述
ZBW系列預裝式變電站是將高壓電器設備,變壓器設備,變壓器、低壓電器設備等組合成緊湊型成套裝置,用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所,作配電系統中接受和分配電能之用。
ZBW預裝式變電站具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點,與常規土建式變電站相比,同容量的箱式變電站占地面積通常僅為常規變電站的1/10—1/5,得到減少了設計工作量及施工量,減少了建設費用。在配電系統中,可用于環網配電系統,也可用于雙電源或放射端配電系統,是目前城鄉變電站建設和改造的新型成套設備。
ZBW預裝式電站符合GB/17467—1998《高壓/低壓預裝式變電站>國家標準。
適用范圍
周圍空氣溫度:上限≤+400℃,下限≥-100℃ 陽光輻射:≤1000w/m2
海拔:≤1000m 覆冰:≤20mm 風速:≤35m/s
濕度:日平均相對濕度≤95%,月平均相對濕度≤90%:
日平均相對水蒸氣壓力≤2.2 Kpa,月平均相對水蒸氣壓力≤180Kpa: 地震≤8度
無火滅、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所特殊使用條件,訂貨時提出與本公司協調解決。

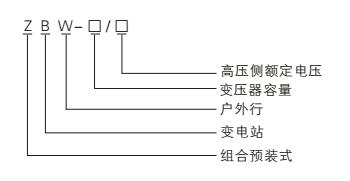

型號及含義
基礎
地基耐力要求1000Pa以上;基礎設在地勢較高處,四周向外排水,采用200#Z水泥砂漿砌筑,摻3%防水劑,底部向油槽略有傾斜(干變時取消油槽)基礎施工應符合、/GJl 683《建筑電器設計技術規程》有關規定接地干線及接地極的作法按常規做,接地電阻≤4歐姆
