產品概述

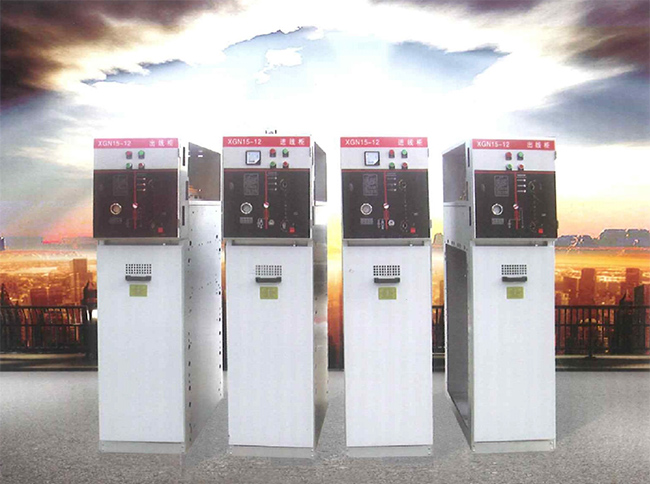

    XGNl5—12型交流高壓六氟化硫環網開關設備(以下簡稱環網柜)是引進國外先進技術并按照國內家電及城網改造之要求、研制成功的新一代高壓電器產品。經嚴格的型式試驗和長期試運行考核，各項技術性能指標全部達到lEC298和GB3906標準。單元柜的主開關、操作機構及元器件采用大亞電器集團自主生產的FLN36—12D型SF6開關設備，也可根據用戶需要配裝ABB公司原裝HAD/US型SF6斷路器或VD4一S型真空斷路器，其操作方式分為手動、電動兩種。柜體采用敷鋁鋅板經數控機床加工后鉚接而成，防護等級達lP3X，并具有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量輕、外型美觀操作簡便、長壽命、高參數、少維護等顯著的特點。廣泛使用于工礦企業、高層建筑、住宅小區、學校等作為10KV電力配電系統環網供電和終端配電之用。環網柜內裝有六氟化硫負荷開關或六氰化硫負荷開關與熔斷器組合電器可以關合和開斷額定負載電流、關合額定短路電流、開斷變壓器空載電流，組合電器配以熔斷器后可一次性開斷31.5KA短路電流，在電力系統中控制和保護作用。

產品特點

    1．運行不受環境因素影響：

    所有帶電部件均在密封外殼內，可防潮氣、污染、腐蝕性氣體與蒸汽、塵土以及小動物。

    2．操作人員的高度安全性及高可靠性：

    開關柜組合上的母線排位于SF6氣室內，各單元之間的連接采用絕緣的插入式實心母線。樹脂鑄封與絕緣的單相熔斷器均裝在開關柜外殼之外，因而能可靠防止相間故障。
