產品概述

   TPR7系列環網柜是我公司采用計算機仿真技術，結合多年的產品設計與制造經驗，開發的新型SF6氣體絕緣的中壓開關設備。一次高壓所有的帶電部分完全密封在由3mm厚不銹鋼鋼板焊接而成的SF6氣箱內，體積小巧緊湊。整個開關裝置不受外部環境的影響。實現全絕緣、全密封結構。有效防洪水、耐污染，適用于各種惡劣環境。TPR7系列環網柜適用于電力系統城網改造、配電站和負荷中心站、石化行業、鋼鐵業和礦業、一般企事業單位、高層建筑等多個領域。

性能特點

   1、不銹鋼箱體、體積小、內充SF6氣體，全絕緣、全密封，免維護。

   2、具有三工位可視斷口(。

   3、具備可靠的五防聯鎖功能、操作安全可靠，機械壽命可達到l0000次。

   4、電纜插頭連接空間大，水平布置，更換方便。

   5、通過擴展母線，實現任意組合，達到全模塊化設計，滿足用戶多種方案需求。

   6、方便升級電動操作模式，通過加裝FTLJ／DTU實現遠程控制。

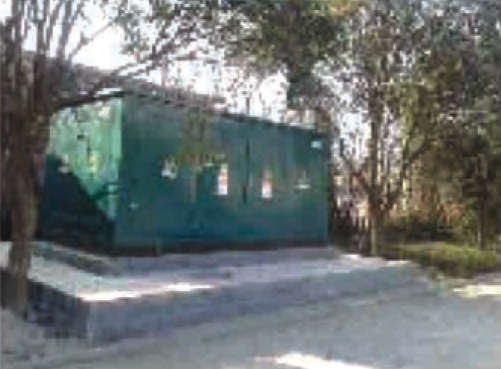

   7、戶外箱體可以是鋼板、鋁合金板、復合彩鋼板，也可以是玻璃纖維增強水泥板等，多樣化選擇。

   8、通過內部燃弧試驗。

產品技術參數

1、額定電壓：12kV/24kV

2、額定電流：630A/1250A

3、工頻耐壓：42/49kV 65/79kV

4、額定短時耐受電流：20kA,4S

5、額定峰值耐受電流：50kA

6、額定轉移電流：1750A

7、機械壽命：10000次

8、SF6額定壓力：0.04Mpa(20~C表壓)

9、年漏氣率：≤0.05%

10、防護等級：IP67
